3C電子散熱器鋁型材到底是什么?為什么手機、筆記本電腦、路由器、電源適配器這些常見的3C電子產品中，總能看到各種形狀各異的鋁制散熱片?很多人知道電子產品“怕熱”，卻并不了解散熱器鋁型材在里面發揮了多大的作用。

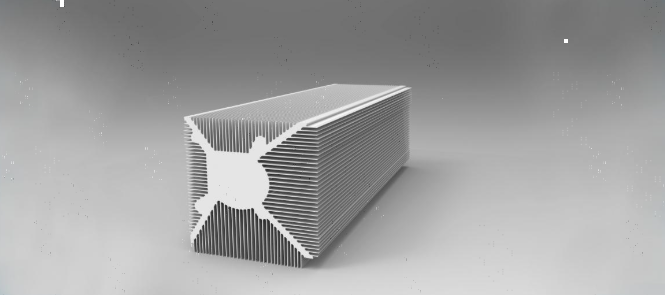

　　一、什么是3C電子散熱器鋁型材?

　　“3C”一般指 Computer(電腦)、Communication(通信)、Consumer(消費電子)。3C電子散熱器鋁型材，就是專門應用在這類電子產品中的散熱鋁型材，主要承擔以下作用：

　　將芯片、功率器件等發熱源產生的熱量快速傳導出來

　　通過增強對流散熱、輻射散熱，降低器件溫度

　　穩定電子元件工作環境，延長產品壽命，減少故障

　　與普通建筑鋁型材、通用工業鋁型材相比，3C電子散熱器鋁型材在以下方面更為突出：

　　截面更精細、齒片更多，強調散熱表面積

　　對尺寸精度、平整度要求更高，便于貼合芯片和模組

　　兼顧外觀裝飾效果，適應電子產品的整體設計風格

　　更注重導熱效率與重量平衡，滿足輕薄化趨勢

　　可以理解為：這是為電子產品“量身定制”的一類功能型鋁型材。

　　二、為什么3C散熱器普遍選擇鋁型材?

　　1. 導熱性能適中且性?xún)r(jià)比高

　　純銅導熱性更好，但密度大、成本高、加工難度大

　　鋁及其合金的導熱性能較好，完全能滿足大部分3C產品散熱需求

　　鋁材價格相對適中，適合大規模量產和推廣

　　在綜合考慮成本、性能、加工效率后，鋁散熱器成為3C電子領域的主流選擇。

　　2. 質量輕，便于做輕薄設計

　　鋁合金密度約為鋼的三分之一，比銅也輕得多

　　對于講究便攜、輕薄的筆記本電腦、平板、路由器等產品來說，輕質高強是非常重要的指標

　　使用散熱器鋁型材，可以在不犧牲結構強度的前提下，有效控制整機重量

　　3. 擠壓成型能力強，結構自由度高

　　鋁合金適合擠壓工藝，可以做成多種復雜的散熱齒形：

　　多齒、高密度鰭片，提升散熱面積

　　通過型材截面一次成型出卡槽、定位臺階、安裝孔位等結構

　　便于后期切割、鉆孔、攻絲、CNC精加工，靈活度高

　　這對于強調外形設計和空間利用率的3C產品來說尤為關鍵。

　　4. 表面處理效果好，兼顧功能與美觀

　　鋁型材可以做多種表面處理：

　　陽極氧化、噴砂、拉絲、電泳等

　　獲得不同顏色和質感，配合整機外觀設計

　　同時增強耐腐蝕性，提升表面發射率，有利于輻射散熱

　　散熱與外觀二者兼顧，是3C電子散熱器鋁型材的一大優勢。

　　三、3C電子散熱器鋁型材的結構特點

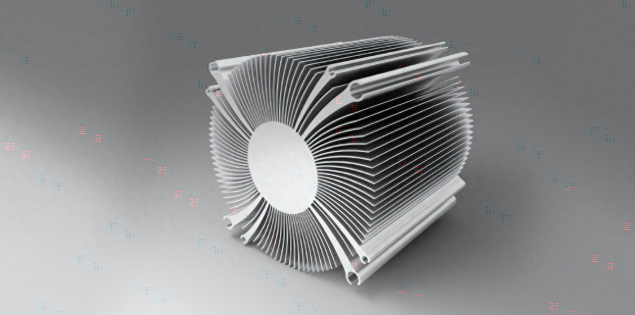

　　1. 鰭片結構與散熱面積

　　鰭片越多、越薄、越高，理論上有效散熱面積越大

　　但鰭片過密會阻礙空氣流動，降低對流效率

　　實際設計中需要在“散熱面積”和“通風順暢”之間做平衡

　　對于自然對流散熱的設備(如無風扇路由器、機頂盒等)，鰭片間距、排列方向尤其重要。

　　2. 底座與熱源接觸面

　　底座部分負責與芯片、功率管、模塊接觸，是熱量進入散熱器的第一站

　　需要有足夠的厚度保證熱擴散，同時保持平整度

　　一般還會配合導熱硅脂、導熱墊等填充界面，減少接觸熱阻

　　底座區域的CNC精加工和平面度控制，是3C散熱器鋁型材加工的關鍵環節之一。

　　3. 結構一體化、多功能集成

　　針對3C產品空間緊湊的特點，散熱器鋁型材往往還承擔其他結構功能：

　　做機殼的一部分，實現“外殼即散熱器”

　　集成螺絲孔、卡扣槽，用于固定 PCB 或模組

　　與塑殼、鋼件配合，構成整體框架

　　這樣既節省空間，又減少零件數量，有利于裝配效率和產品可靠性。

　　四、3C電子散熱器鋁型材的典型應用

　　1. 筆記本電腦與平板設備

　　CPU、GPU、供電模塊等區域通常有銅管+鋁散熱片的組合

　　部分輕薄本、平板采用大面積鋁合金中框配合導熱墊，將內部熱量分散到殼體

　　某些高性能設備還會在風道中嵌入擠壓鋁散熱器，配合風扇形成強制對流

　　2. 路由器、機頂盒、交換機

　　多數采用被動散熱設計，依靠頂部或底部鋁散熱器來進行熱管理

　　散熱器鋁型材常與塑料外殼拼接，讓產品在保持美觀的同時增強散熱能力

　　對于多端口交換機，內部芯片密度高，對鋁型材散熱結構要求更嚴

　　3. 充電器、電源適配器、快充頭

　　高功率快充產品發熱明顯，需要通過鋁型材散熱片幫助功率器件散熱

　　有的外殼使用金屬+塑料組合，金屬外殼內部與鋁型材散熱骨架結合，把熱量導出

　　在小體積前提下保證安全溫升，是散熱器鋁型材設計的重要課題

　　4. 工控機、迷你主機與存儲設備

　　小型工控機、迷你主機常采用整塊CNC散熱鋁型材殼體，兼具結構與散熱

　　SSD 陣列、硬盤盒等存儲設備，也會使用鋁型材作為外殼或散熱基座，降低工作溫度

　　五、影響散熱效果的關鍵因素

　　1. 材料與導熱性能

　　常用牌號多為6系、1系等鋁合金，兼顧導熱性和機械性能

　　牌號不同、成分不同，導熱系數也有差異

　　對于發熱量較大的場合，需要更關注材料本身熱導率

　　2. 表面處理與輻射散熱

　　陽極氧化、深色噴涂能夠一定程度上提高表面輻射系數

　　啞光、細砂面相較于光亮鏡面，更有利于散熱

　　當然，輻射散熱只是整體散熱的一部分，仍需與對流散熱結合考慮

　　3. 自然對流還是風冷

　　自然對流場景：鰭片間距要相對大一些，利于空氣自由流動

　　風冷場景：在有風扇的情況下，可適當加密齒片，提高換熱面積

　　設計時需要結合整機風道、進出風口位置一起考慮

　　4. 熱設計與整體布局

　　散熱器再好，如果熱源集中、風道不暢，溫度也降不下來

　　合理的 PCB 布局、風道規劃、開孔設計，與鋁型材散熱器共同構成完整的熱管理方案

　　對于高功耗設備，還需要結合仿真與樣機測試反復調整

　　六、3C電子散熱器鋁型材的生產與加工要點

　　模具設計與鋁材擠壓

　　根據散熱齒形、截面功能設計模具

　　通過擠壓成型出長條散熱器鋁型材毛料

　　定尺切割與粗加工

　　按產品需求長度切割

　　去毛刺、倒角，處理端面

　　精加工

　　鉆孔、攻絲、CNC 平面銑削等

　　重點保證與芯片接觸區域的平面度和尺寸精度

　　表面處理

　　陽極氧化、噴砂、拉絲、電泳等

　　既提升耐腐蝕性，又兼顧視覺效果

　　裝配與檢測

　　與導熱材料、風扇、外殼等配合裝配

　　做散熱性能和可靠性測試，驗證設計是否達標

　　加工過程中的公差控制、應力變形控制，都直接關系到散熱器的最終效果。

　　七、如何選型合適的3C電子散熱器鋁型材?

　　1. 明確功耗與目標溫升

　　核心芯片、功率器件的功耗有多大?

　　允許的最高工作溫度和環境溫度是多少?

　　由此反推所需的散熱能力，進而確定散熱器尺寸和結構等級

　　2. 結合整機結構空間約束

　　機身內部高度、長度、寬度的限制

　　接口、按鍵、屏幕等位置是否會影響散熱器布局

　　是否需要預留安裝孔位、卡扣、導線通道等結構

　　3. 評估生產工藝與成本

　　型材截面是否適合批量擠壓

　　后續加工是否過于復雜，影響良率

　　是否可以通過模塊化、通用化散熱器型材，降低整體成本

　　4. 供應鏈與品質保障

　　型材供應商是否具有穩定的鋁材來源和擠壓能力

　　是否可以提供材質證明、表面處理報告、尺寸檢驗報告等

　　在大批量生產中能否保持一致的質量水平

　　八、結語：散熱器鋁型材，是3C電子產品的“隱形守護者”

　　3C電子散熱器鋁型材雖然大多藏在機殼之內，不容易被終端用戶注意到，但它在產品可靠性、穩定性方面發揮著關鍵作用。

　　從結構工程師的設計圖紙，到擠壓生產的型材截面，再到裝配完成的整機，每一個細節的考慮，都關系著電子產品在高溫環境下能否穩定運行。
